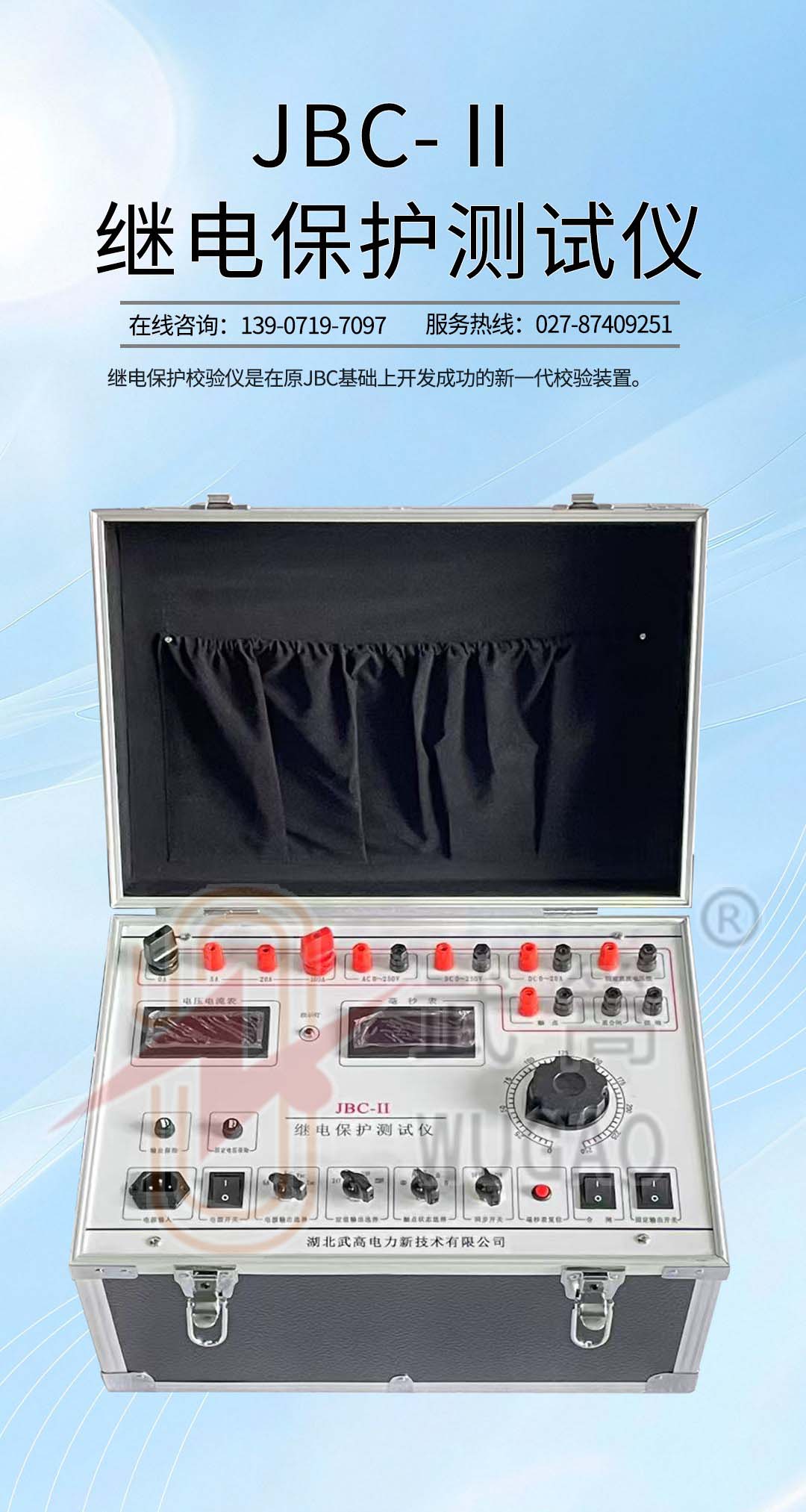

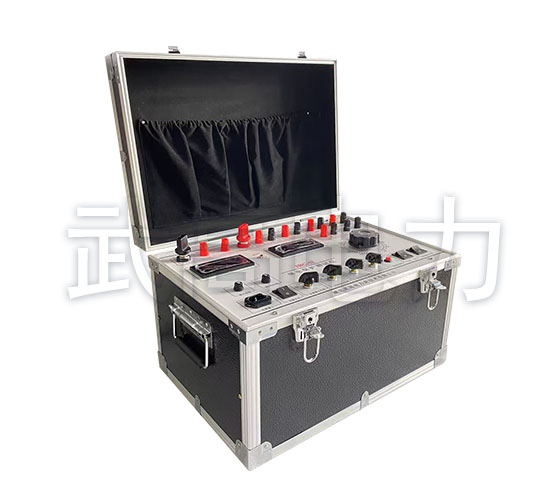

产品简介 Product Introduction

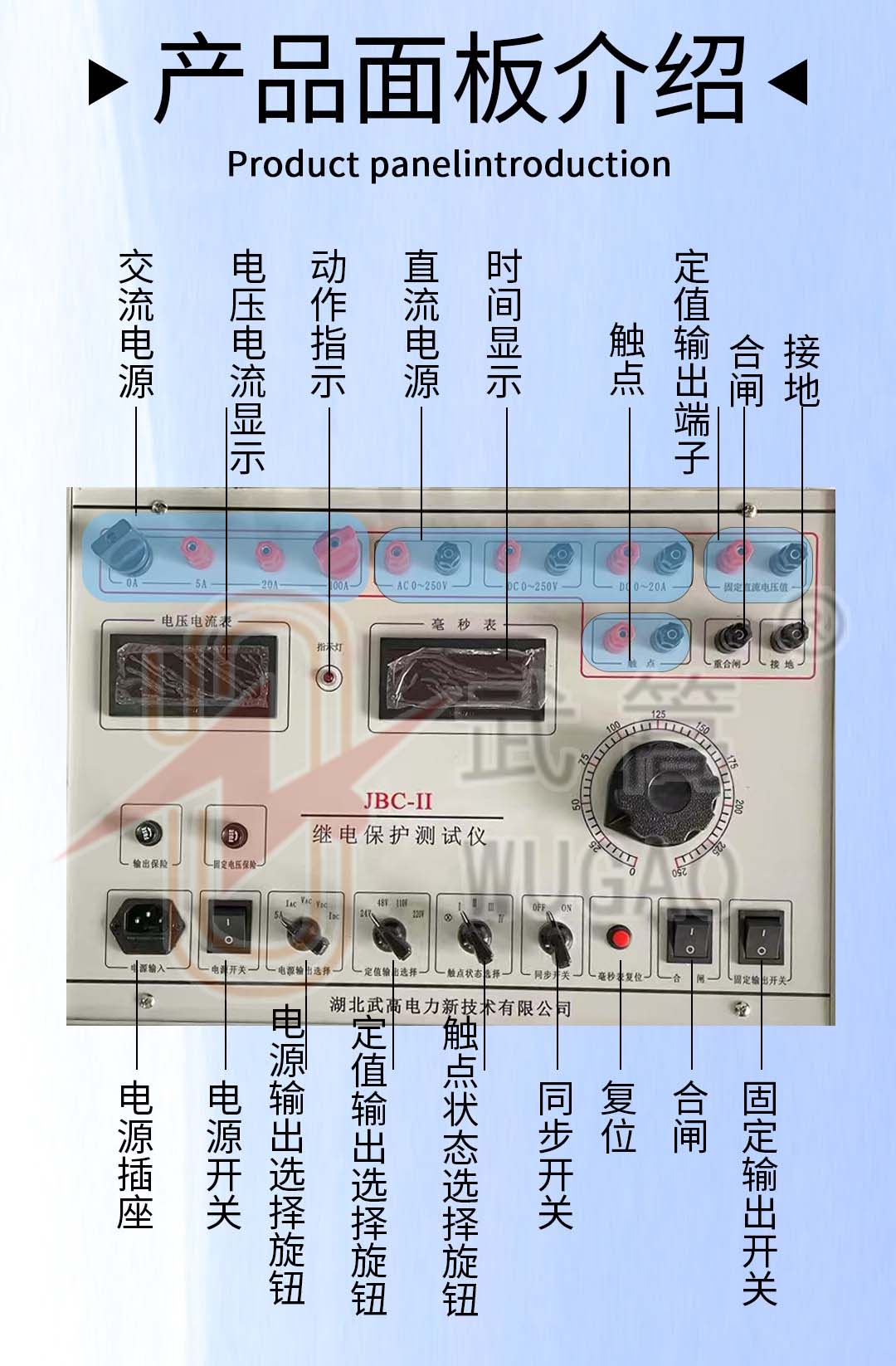

JBC-II继电保护测试仪内部的交直流电压、电流源采用了最新的电源技术，为现场人员将电源仪器技术用于其它试验提供了便利，本仪器实现简化操作的前提下，增加仪器的功能，能对各种常见的继电器进行各项校验且面板布置精巧，让操作者操作简便，一目了然，因而迎得了广大用户的一致好评。

产品功能 PRODUCT FUNCTION

本仪器可对下述各种继电器或成组保护进行校验：

（1）量度继电器：包括电流、电压型继电器，可测量其启动值、返回值及其系数。

（2）时间继电器：可测量其启动值，返回值及其动作时间，时间测量误差不大于0.2ms。

（3）中间继电器：各类带启动线圈和保持线圈的中间继电器的校验，能测量启动值、返回值、保持值及动作时间。

（4）重合闸继电器：可进行电容充电试验、充电时间、重合闸时间、中间元件的测试。

（5）差动继电器：可进行直流励磁试验、制动特性试验、伏安特性试验。

（6）其它各种非常见继电器。

技术参数 Technical Parameter

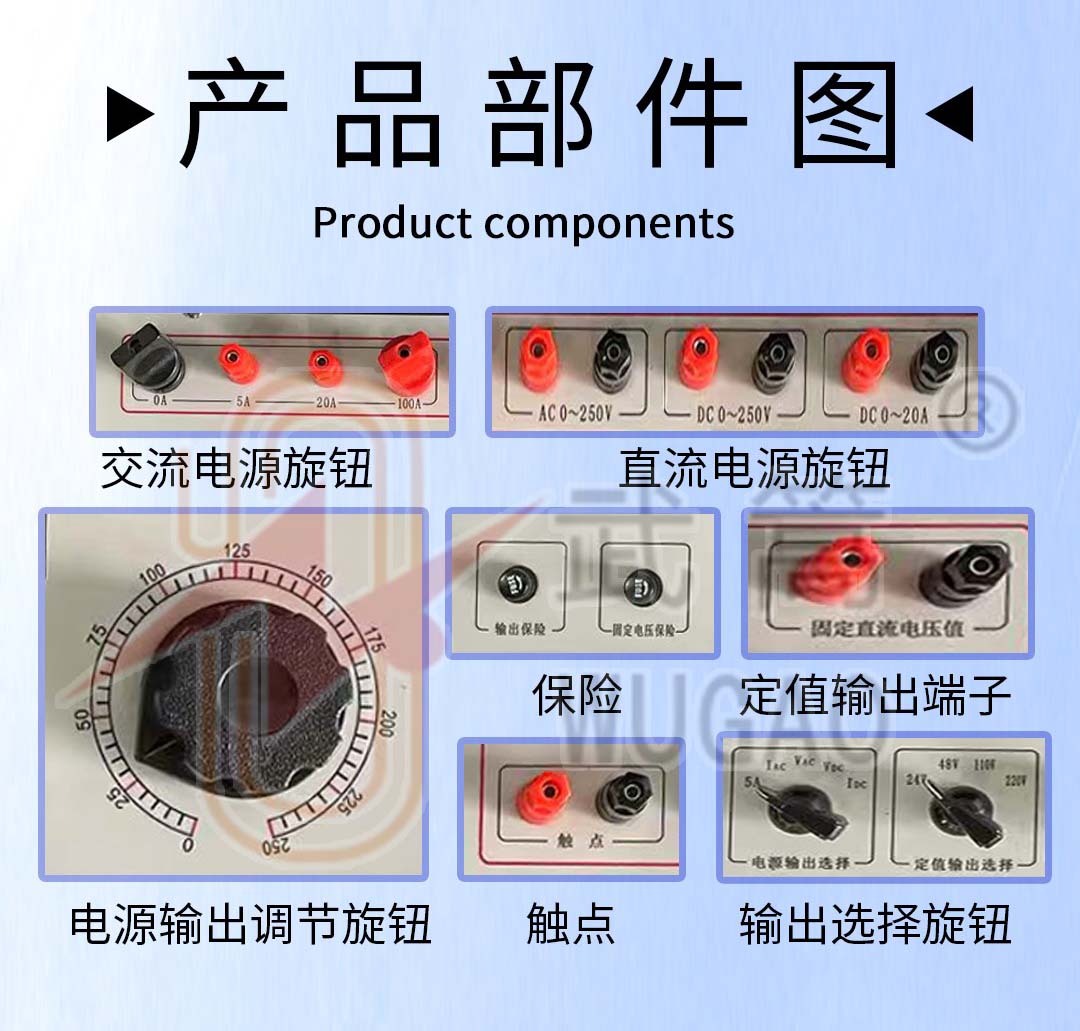

1、输出特性

交流电流：0～100A可调（可定做200A）

0～20A 可调

0～5A  可调

交流电压：0～250V可调

直流电流：0～20A可调

直流电压：0～250V可调

定值输出直流电压 24V  48V  110V  220V

毫秒表时间：0～99.9999s（可根据用户要求改999.999s）

分辨率：0.1ms

2、仪器使用电源  AC220V±5％，50Hz±5％

使用说明：

☉ 使用前检查设备是否完好，并请对照产品说明书确认附件是否齐全；
☉ 确认设备供电电压后，对设备通电自检，查看设备是否能正常运行；
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据；
☉ 实验后拆除连线并装箱，清洁设备；并做好定期维护；
