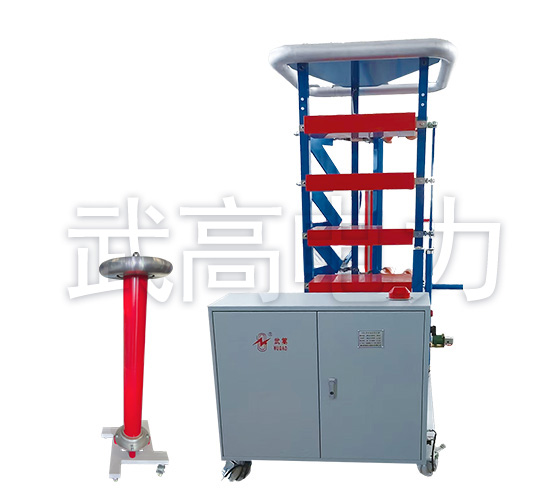

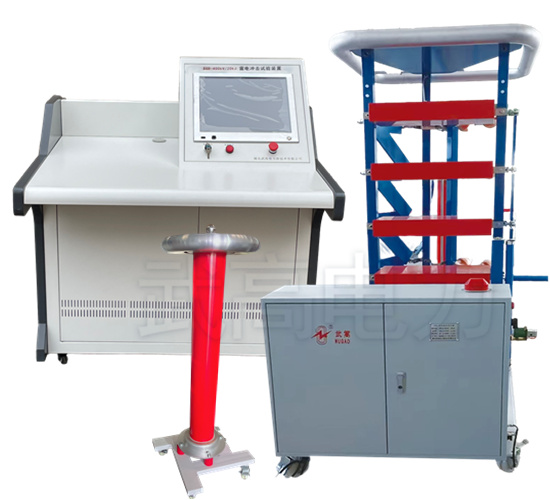

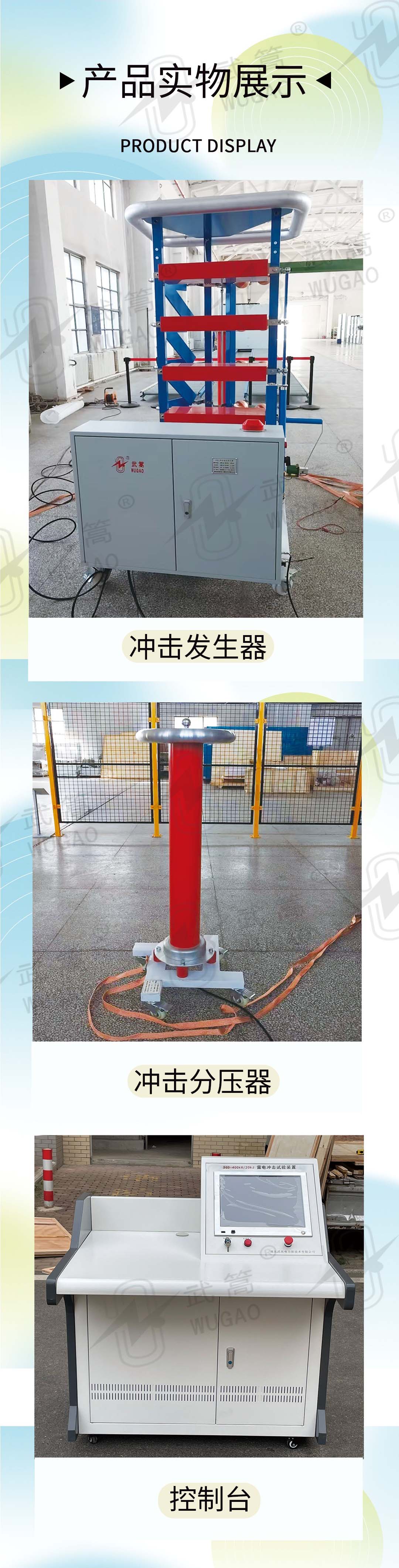

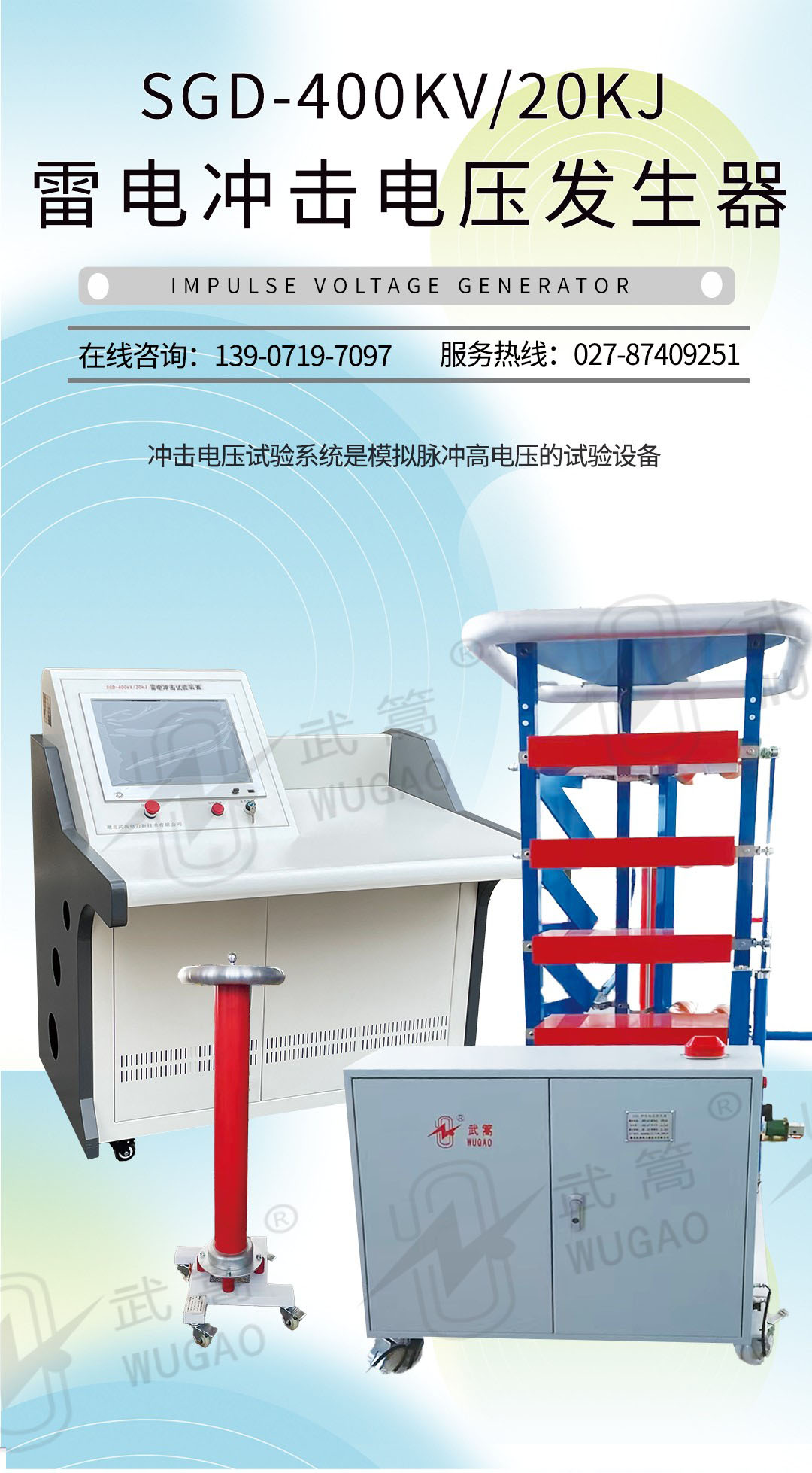

概 述 Overview

本雷电冲击电压发生器全自动试验系统装置主要适用于35kV及以下电力产品的雷电冲击电压全波,操作冲击电压全波及雷电冲击截波电压波形试验，也是瓷﹑玻璃﹑合成硅绝缘子和合成绝缘材料进行冲击耐受试验的专用设备,也可用于其它产品的冲击试验。使用环境为户内，海拔高度不超过2000米，环境温度-15℃～55℃，相对湿度不大于90%（假如相对湿度大于90％请停止工作和使用）。抗震能力：8级强度。安装使用地点：户内使用，固定式。

产品别称 Other name

冲击电压发生器，雷电冲击电压发生器试验装置，雷电冲击电流发生器，电压发生器试验装置

使用条件 Conditions of Use

本冲击电压发生器试验系统装置冲

3.1 海拔高度不超过1500m

3.2 环境温度：-15~+50℃

3.3 空气相对湿度：≤90%

3.4 安装使用地点：户内使用，可移动

3.5 必须设有一个可靠接地点，接地电阻≤0.5Ω!

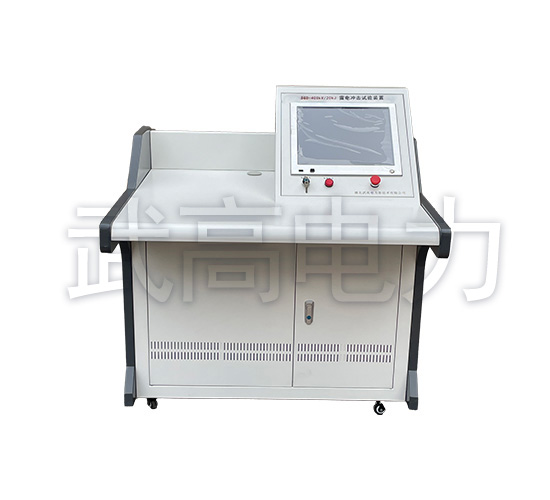

控制系统具备以下控制功能  The control system has the following control functions

采用PLC技术，使用两芯光纤传输控制命令和反馈设备状态，因而避免了电磁干扰，提高了控制系统和计算机的安全性。

控制功能具有手动、全自动和程序控制功能，各层次功能相对独立，确保系统的可靠性。

采用可控硅调压方式，具有充电电压反馈测量系统。

采用函数控制恒流充电方式，充电电压的稳定度可达到0.5%。

液晶面板可指示冲击发生器的充电电压及充电过程，精度为1%。

可由液晶面板直接输入充电电压和充电时间。

具有充电异常保护功能，可全自动或手动发出触发点火脉冲

冲击发生器工作状态的指示，如自燃、未触发、充电异常、充电稳定等。

设备主体及充电部分接地和接地解除控制。

可通过控制器上的按钮自动转换充电电压极性

可自动或手动控制充电电压的充电过程

可自动或手动响警铃报警

具有过电流和过电压自动保护

冲击装置额定参数  Rated parameters of impact device

额定标称电压：400kV

额定级电压：100kV

额定能量：20kJ

级电容：1μF，100kV（MWF-4×100kV-1.0μF）干式全绝缘封装

级数/级容量：4 /5kJ

输出波形：

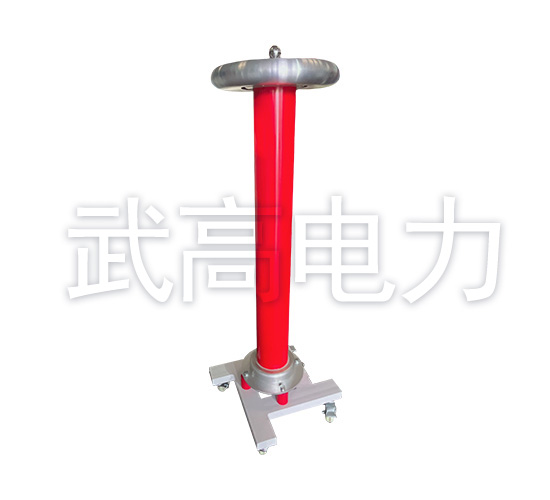

在3000pF（包含分压器）负荷电容下，可获得全波标准波形。

A.标准雷电冲击全波电压波形

波头时间：1.2±30%μs

波尾时间：50±20%μs

过冲：小于5%

效率：不低于85%

说明 Explanation

由于页面限制，只能上传部分，完整资料您可以拨打我们24小时服务热线：027-87409251  13871255353
